QZ系列球型支座是由上支座板、下支座板、球芯、聚四氟乙烯滑板（F4、球面四氟板）及橡膠擋圈組成的一種特殊盆式支座產品。它將盆式支座中的中間鋼板和橡膠板改為球芯和球面四氟板因而得名,由于QZ球型支座中間鋼板及底盆亦相應地改成球面，減小了摩擦系數。其位移由上支座板與平面四氟板之間的滑動來實現。在上支座板上設置導向槽或導向環來約束支座的單向或多向位移，可以制成球型單向活動支座、多向支座和固定支座。通過球芯和球面四氟板之間的滑動來滿足支座轉角的需要。
我廠生產的QZ球型支座以傳力可靠，轉動靈活的特點，不但具有GPZ盆式橡膠支座承載能力大的特點，座位移大等特點，而且能更好地適應大轉角的需要，與普通盆式支座相比具有下列優點：
1、球型鋼支座通過球面?zhèn)髁�，不會出現力的縮頸現象，作用在混凝土上的反力比較均勻；
2、球型支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程，轉動力矩小，而且轉動力矩只與支座球面半徑及聚四氟乙烯板的摩擦系數有關，與支座轉角大小無關，特別適用于大轉角的要求，設計轉角可達0.05rad.
3、QZ球型支座各向轉動性能一致，適用于寬橋、曲線橋；
4、這種支座產品不用橡膠承壓，不存在橡膠老化對支座轉動性能的影響，特別適用于低溫地區。
QZ球形支座產品示意圖

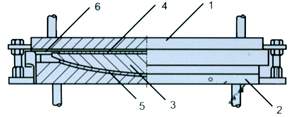

QZ系列球型支座是由這6部分組成的：1、上支座板 2、下支座板 3、支座鋼球芯 4、PTFE圓平板 5、PTFE球形板 6、不銹鋼
球型支座特點
球型橡膠支座具有傳力可靠，各向轉動性能一致，不僅具備盆式橡膠支座承載能力大、水平位移大的特點，而且能適應大轉角的需要，適用于寬橋、曲線橋。由于承壓部件不使用橡膠件，不存在橡膠低溫脆性等影響，因此特別適用于低溫地區。本系列支座執行標準為：GB/T17955-2009《橋梁球型支座》。
QZ球型支座的安裝方法及注意事項
1 、當我公司生產的球型支座在出廠時，就已經把支座調平，并擰緊連接螺栓，以防止球形支座在安裝過程中發生轉動和傾覆。我們可根據用戶設計需要預設轉角及位移，但施工單位應在訂貨前提出預設轉角及位移量的要求，由生產廠家在裝配時預先調整好。
2、橋梁施工單位安裝前方可開箱，并檢查裝箱清單，包括配件清單、檢驗報告復印件、球型支座產品合格證書及支座安裝養護細則。施工單位開箱后，不得任意轉動連接螺栓，并不得任意拆卸支座。
3、對于球型支座在安裝時,安裝高度應符合設計要求，要保證支座平面的水平及平整。球型支座支承面四角高差不得大于2mm。
4、橋梁養護單位每年都要對橋梁支座進行定期嚴格檢查，清除球型支座附近的雜物及灰塵，并用棉絲仔細擦除不銹鋼表面的灰塵,以確�？梢允褂�。
QZ球型支座主要技術性能
1、QZ球型支座按反力（堅向承載力）可以分為29級（kN）：1500，2000，2500，3000，3500,4000，5000，6000，7000，8000，9000，10000，12500，15000，17500，20000，22500,25000,27500,30000,32500,35000,37500,40000,45000,50000,55000,60000。
2、球型支座設計轉角分為5級：0.02，0.03,0.04,0.05，和0.06rad。
3、球型支座位移量：雙向活動支座與單向活動支座順結構主位移方向的位移量分為6級:±50,±100,±150,±200,±250,±300.雙向活動支座的橫向位移量為±40mm,單向活動支座的橫向位移限值為±3mm.位移量可根據實際需要進行調整。
4、球型支座設計摩擦系數在聚四氟乙烯板有硅脂潤滑條件下，應力為30Mpa左右時，取值如下：常溫（-25℃～+60℃）0.03；低溫（-40℃～+40℃）0.05
5、QZ球型支座可承受的水平力：縱向活動支座（ZX）橫橋向水平力為支座反力的10%；固定支座（GD）承受水平力為支座反力的10%。
